사용법

	gnetstat [options] file

	Options are as follows:

	-?            print this help
	-,            put a comma in graph number
	-0            zero based graph
	-1            draw graphs for first interface; def: total
	-B            bar graph
	-b            draw border line
	-C bg:c1:c2   colors of the graph, colors must be 6 hex digits:
	                  bg: background color; def: ffffff
	                  c1: foreground color1; def: 0000ff
	                  c2: foreground color2; def: ff0000
	-c config     configuration file for maximum values and titles
	-D directory  output directory; def: .
	-e dot        X-axis extension
	-G fn[:[[max][-min]][:title]][,fn[:[[max][-min]][:title]]]...  draw graphs for the specified fields
	                    fn: pkt,err,coll,err%,coll%
	-h height     height per graph
	-i interval   interval (second)
	-l n          draw vertical lines on graph every n'th data
	-L toplabel   specify top label
	-m            print maximums value for each field
	-N            write time info(HH:MM:SS) at the bottom of the graph
	-n count      count of data to be processed
	-o outfile    output file,  def: netstat[.gif]
	-P            print only maximum value and minimum value for each field
	-s start      starting data to be processed. n or HHMMSS or HH:MM:SS
	-S skiplist   list starting word to skip (separated by comma)
	-T title      specify title; def: netstat
	-t HHMMSS     starting time of gathering data
	-V            show version
	-v            print data in text without graph
	-W            generate HTML page
	-w width      width of the graph
	-y            skip unknown field name in config file

	file          output of "netstat -i n" command

gnetstat는 netstat -i 명령어의 출력을 저장한 file을 읽어 들여, 각 필드에 대하여 GIF 파일포멧의 그래프를 만든다.

input hme0 output input (Total) output packets errs packets errs colls packets errs packets errs colls 2701671 0 1728125 0 0 3178828 0 2205282 0 0 4761 0 2626 0 0 4840 0 2705 0 0 2292 0 1115 0 0 2307 0 1130 0 0 2104 0 1174 0 0 2110 0 1180 0 0 ... skip ...

netstat의 출력물에서 다음과 같은 필드가 선택되어 그래프를 그리는데 사용된다.

command output meaning ---------------------------------------------------------- vmstat 30 120 120 / second netstat -i 30 120 120 / 30 seconds

각각의 필드에 대한 의미는 netstat 메뉴얼 페이지를 참고한다.(# man netstat)
netstat의 결과물에서 첫번째 데이타는 사용되지 않고, 두번째 데이타부터 사용된다. 첫번째 데이타는 시스템 부팅부터 지금까지 합계이며, 측정한 시점의 데이타에 대한 정확도가 없기 때문에 사용되지 않는다.

-s 옵션을 사용하여 시작하는 데이타의 위치를 지정할 수 있는데, 여기서 -s 10 이라고 지정하면 실제 데이타 파일에서는 11번째 데이타부터 그래프를 그린다. 위에서 설명했듯이 데이타 파일의 첫번째 데이타는 유효한 데이타로 간주하지 않는다.

데이타 파일에 #으로 시작하는 라인이 있으면 그 라인을 스킵한다.

09시 정각에 30초 간격으로 데이타를 수집하였다고 가정하면, 그래프 상에서 09시 00분 30초에 표시된 값은 09시 00분 00초 부터 09시 00분 30초 동안의 초당값이다.

  netstat의 출력물, netstat.log를 가지고 각 옵션에 대하여 설명한다.

명령어	설명

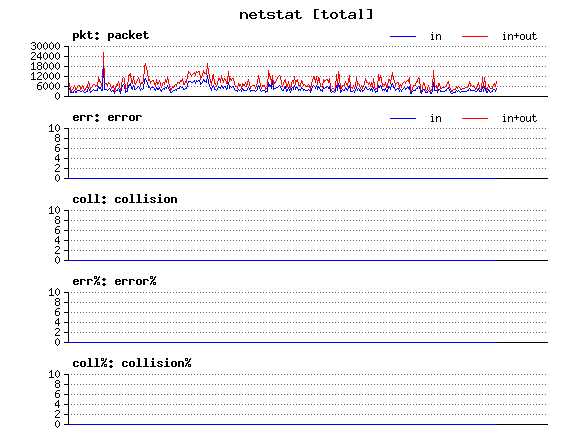

# gnetstat netstat.log	옵션 없이 그래프를 만든다. -o 옵션을 지정하지 않으면, 디폴트로 netstat.gif 파일을 만든다. -1 옵션을 사용하면 첫번째 인터페이스에 대한 그래프를 그려주고, 이 옵션이 지정되지 않으면, 전체(total)값에 대하여 그래프를 만든다. netstat의 출력 값은 초당 평균값이 아니기 때문에 데이타를 수집한 시간 간격을 -i 옵션을 지정하여야 초당 값이 나온다.

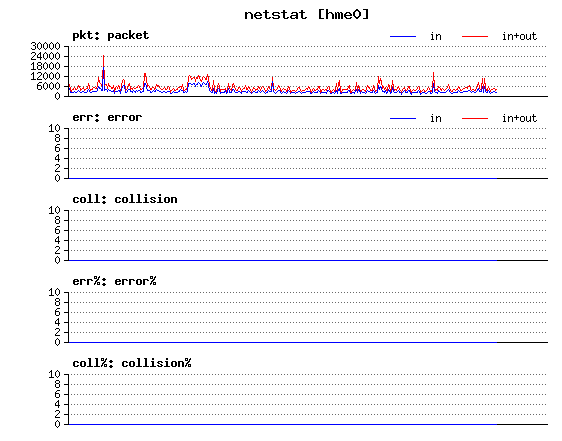

# gnetstat -1 netstat.log	-1 옵션은 첫번째 인터페이스에 대한 그래프를 만든다.

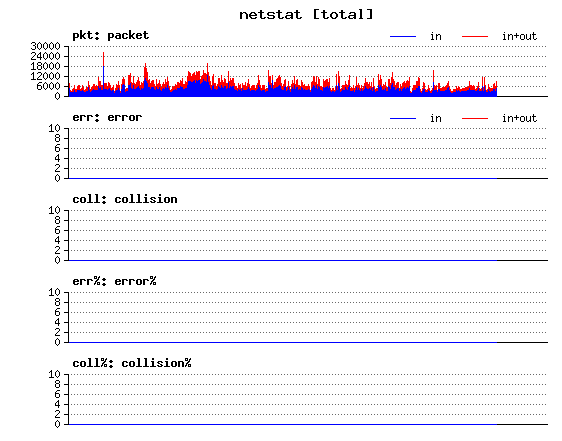

# gnetstat -B netstat.log	-B 옵션은 막대 그래프를 만든다.

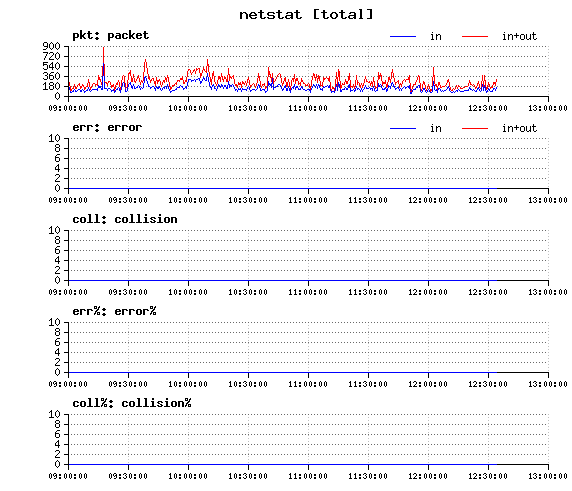

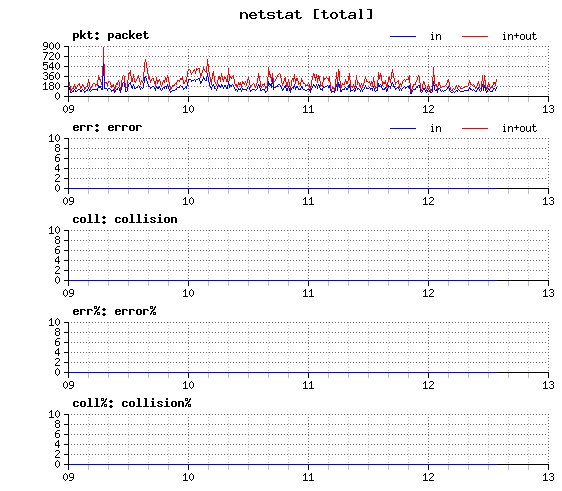

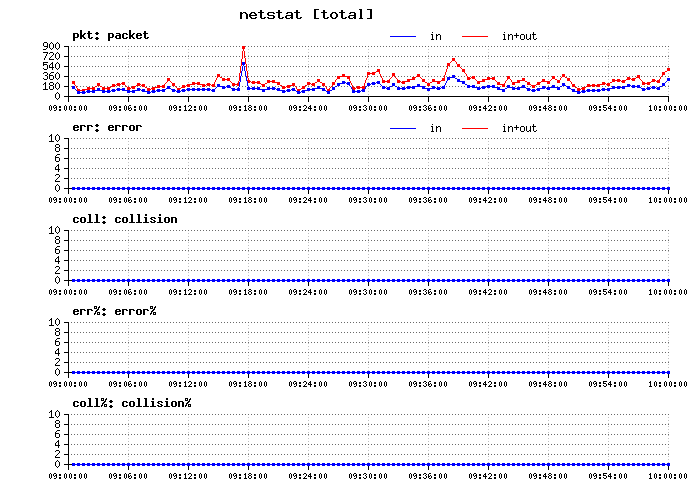

# gnetstat -t 090000 -i 30 netstat.log # gnetstat -t 090000 -i 30 -l 0 netstat.log # gnetstat -t 090000 -i 30 -N netstat.log # gnetstat -t 090000 -i 30 -N -e 5 -n 120 netstat.log	-t 090000 -i 30 옵션은 그래프의 X축에 시간을 표시한다. 데이타를 수집한 시작 시간은 09시 00분 00초이고, 시간 간격은 30초이다. -i 옵션과 함께 -l 0 옵션을 사용하면, 10 분 간격으로 회색 점선을 그린다. -i 옵션과 함께 -N 옵션을 사용하면, 60 dot 간격으로 그래프의 하단에 시간(HH:MM:SS)을 표시한다. -e 옵션과 함께 -N 옵션을 사용하면 그래프의 구간을 자세히 볼 수 있다.

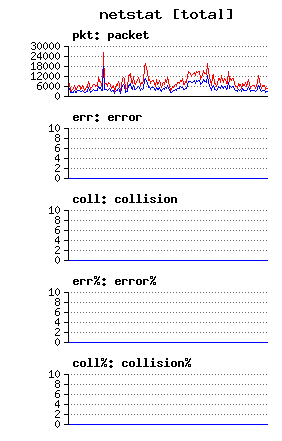

# gnetstat -w 200 netstat.log	-w 200 옵션은 그래프의 폭을 200 dot로 지정한다. 이 옵션이 지정되어 있지 않으면, 데이타의 개수 만큼의 폭을 차지하며, 그 폭이 480 dot 보다 적으면, 480 dot로 사용된다. -w 0 옵션을 지정하면, 실제 데이타 양 만큼의 폭으로 그래프를 만든다.

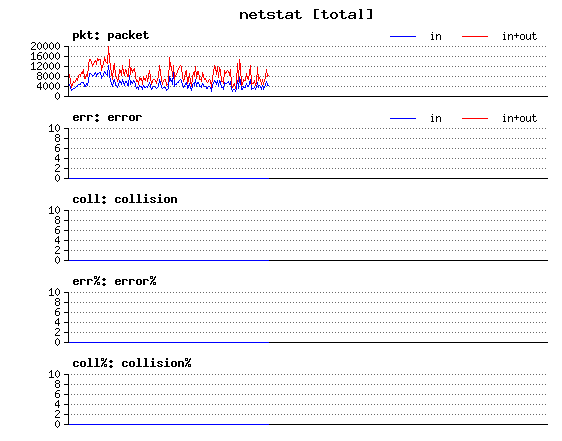

# gnetstat -s 100 -n 200 netstat.log	-s 100 옵션은 100 번째 데이타부터 읽어 들인다. -n 200 옵션은 200개의 데이타에 대해서만 그래프를 만든다. -i 옵션과 함께 -s 옵션에서 다음과 같이 시간을 지정하면 그 시간부터 그래프를 그린다. HHMMSS or HH:MM:SS Exam)     # gnetstat -i 30 -t 090000 -s 10:00:00 netstat.log

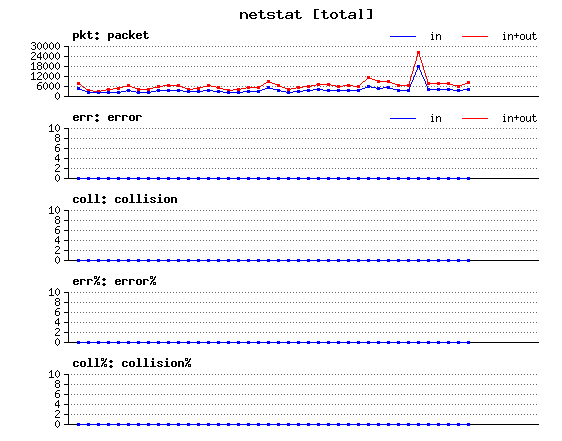

# gnetstat -e 10 -n 40 netstat.log	-e 10 옵션은 1 개의 데이타가 X축으로 10 dot의 간격을 가지게 한다. -n 40 옵션은 40 개의 데이타로 그래프를 만든다.

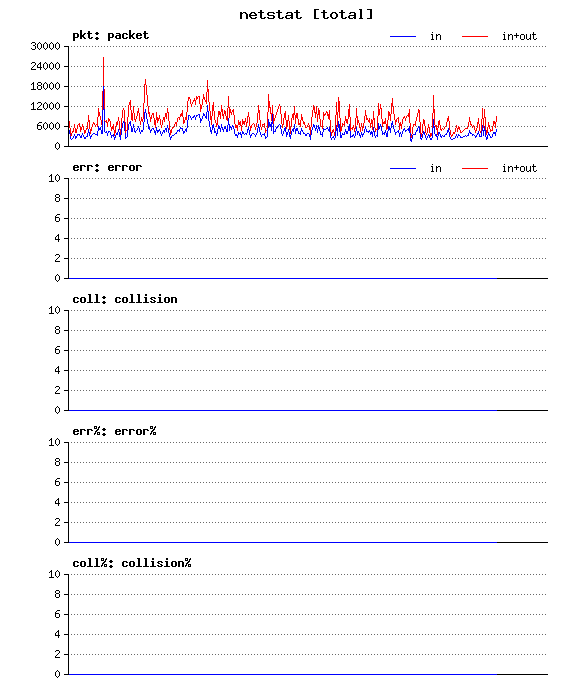

# gnetstat -h 100 netstat.log	-h 100 옵션은 각 단위 그래프의 높이가 100 dot의 크기를 가지게 한다.

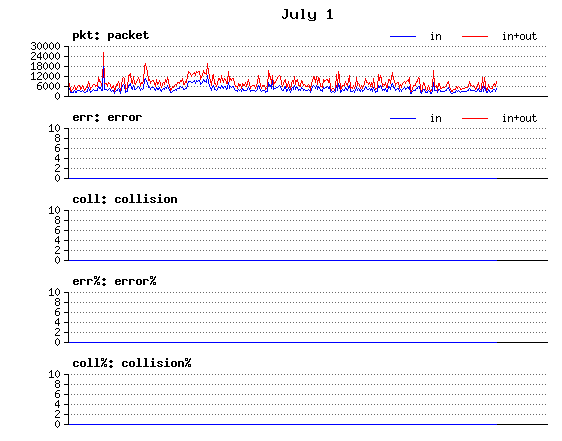

# gnetstat -T "July 1" netstat.log	-T "July 1" 옵션은 그래프의 상단에 제목을 쓰는데 사용된다. -T "" 또는 -T . 옵션을 사용하면, 상단의 제목을 쓰지 않는다. 디폴트는 "netstat [%i]" 이다. %i는 인터페이스 이름으로 대치된다.

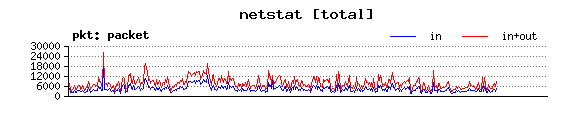

# gnetstat -G pkt netstat.log	-G pkt 옵션은 netstat 데이타 중에 pkt 필드에 대한 그래프만 그려준다. -G fn[:[[max][-min]][:title]][,fn[:[[max][-min]][:title]]]... fn 필드명을 지정한다. 필드명은 다음과 같다. pkt   err   coll   err%   coll% [max][-min] 그래프의 최대값과 최소값을 지정한다. title 그래프의 제목을 지정한다. 제목에 "."을 지정하면 그래프의 제목을 표시하지 않는다. -G and -c option 에 대한 자세한 설명

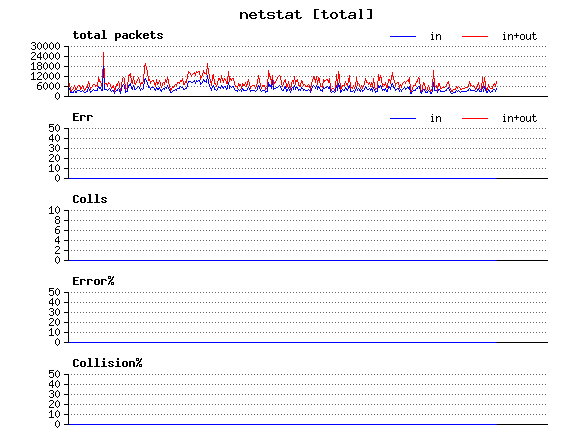

# gnetstat -c gnet.conf netstat.log	-c gnet.conf 옵션은 구성파일 gnet.conf를 지정한다. 구성파일의 형식은 다음과 같으며, 한 라인에 하나의 필드를 정의한다. fn[:[[max][-min]][:title]] 구성파일에는 각 그래프의 최대값과 최소값과 그래프 제목을 지정할 수 있다. 공백 라인과 '#' 문자로 시작하는 라인은 스킵된다. fn 필드명을 지정한다. 필드명은 다음과 같다. pkt   err   coll   err%   coll% [max][-min] 그래프의 최대값과 최소값을 지정한다. title 그래프의 제목을 지정한다. -G and -c option 에 대한 자세한 설명 다음은 구성파일에 대한 예제이다. pkt::PKT - Packets pkt:1000 pkt:1000-500 pkt:-500 pkt:1000-500: Packets

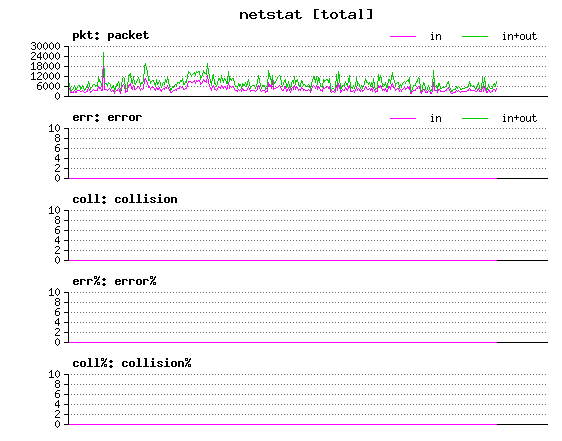

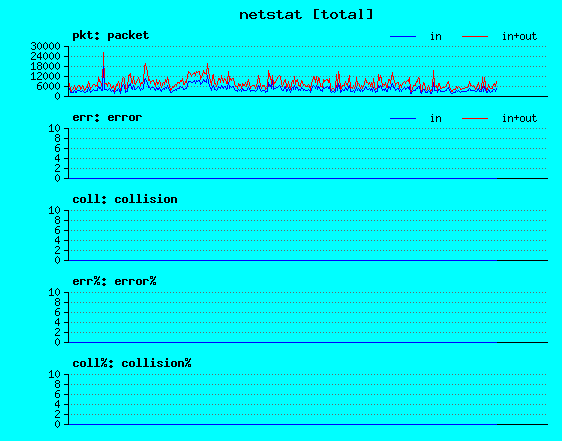

# gnetstat -C 00ffff:: netstat.log # gnetstat -C :ff00ff:00cc00 netstat.log	-C 00ffff:: 옵션은 그래프의 배경 색으로 RGB #00ffff를 지정한다. 배경 색에는 transparent를 지정할 수 있다. 이 경우 그래프의 배경 색은 투명하게 된다. -C :ff00ff:00cc00 옵션은 그래프의 선의 색을 RGB #ff00ff와 #00cc00으로 지정한다.
# gnetstat -W netstat.log	-W 옵션은 HTML 페이지를 만든다. -o옵션을 사용하지 않으면, 디폴트로 "netstat.html" 파일이 생성된다. 이 HTML 파일에는 각 필드에 대한 최대 값이 하단에 정리되어 있다.
-, 옵션을 지정하면 그래프의 Y축 숫자에 3자리 마다 콤마를 추가한다.
-0 옵션은 그래프의 시작값(Y축)을 0부터 시작한다. 디폴트로 그래프의 시작값은 데이타의 최소값과 최대값에 따라 결정된다.
-b 옵션은 츨력되는 이미지에 외곽선을 그린다.
-o outfile 옵션은 출력될 그래프의 파일명을 지정한다. 디폴트는 "netstat"이다. 실제 출력될 파일명에는 ".gif" 가 추가된다. 따라서 디폴트로 생성될 파일명은 "netstat.gif" 가 된다.
-D directory 옵션은 출력될 그래프를 만들 디렉토리명을 지정한다. 디폴트는 "."이다. 지정한 디렉토리가 없으면 새로 만들어 준다. 단 최하단의 디렉토리만 만든다.
-l n 옵션은 출력될 그래프에 n 간격의 데이타에 회색 점선을 그린다. n이 0이고 -i 옵션과 함께 사용하면 10 분 간격으로 회색 점선을 그린다.
-L toplabel 옵션을 사용하여, 그림의 상단에 배경색을 회색으로 하는 글자를 표시할 수 있다.
-m 옵션은 선택된 각 필드에 대한 최대 값을 출력한다.
-P 옵션은 각각의 그래프의 우측에 표시될 최대값과 최소값을 다음과 같은 형식으로 표준출력으로 출력한다. fn:max-min 이때 그래프는 만들지 않는다. 표준출력으로 출력되는 값을 리다이렉트(redirect)하여 파일로 저장하면, -c 옵션에 구성파일로 사용할 수 있다. netstat 명령어로 여러 개의 파일을 만들었을 경우에 각각에 대하여 그래프를 그리면, 그래프의 최대값과 최소값은 수집된 데이타에 의해 자동으로 의해 결정된다. 만일 3개의 파일이 있다고 가정하면, 각각의 파일들이 최대값과 최소값이 다를 수 있다. 이 경우 3개의 데이타를 그래프 상에서 비교할 때, 최대값과 최소값이 다르기 때문에 비교하기가 어려울 수 있다. 이러한 경우, -P 옵션을 사용하여 각각 수집된 데이타 파일에 대하여 최대값 및 최소값을 구해서 공통된 최대값과 최소값을 구성파일로 만들어 -c 옵션에 구성파일로 지정하여 다시 3개의 파일에 대하여 그래프를 그리면 공통된 최대값과 최소값을 가지는 3개의 그래프 파일을 만들 수 있다. 다음은 -P 옵션을 사용한 결과 화면이다. # gnetstat -P netstat.log pkt:500-0 err:10-0 coll:10-0 err%:10-0 coll%:10-0 -P 옵션의 결과값을 저장한 파일은 adjmaxmin 명령어에 의해 가공되어 구성파일로 사용될 수 있다.
-S skiplist -S 옵션을 사용하여 데이타로 사용되지 않는 입력라인을 제거할 수 있다. file속에 있는 내용 중에 데이타가 아닌 라인이 있을 경우, -S 옵션을 사용하여, 그 라인에서 시작하는 문자열을 지정하여 스킵할 수 있다. 스킵하고 싶은 문자열이 여러 개가 있을 경우에 콤마(,)로 구분한다. 지정한 문자열과 입력 데이타 라인과 비교하여, 일치하면 그 라인을 스킵한다. 입력 라인에서 시작 부분의 whitespace (공백 또는 탭)는 비교되지 않는다.
-V -V 옵션을 지정하면, 명령어의 버전 정보를 보여준다.
-v 옵션은 그래프를 만들지 않고 데이타 파일에 있는 값을 출력한다.
-y 옵션은 -c config 옵션과 함께 사용될 수 있다. 이 옵션을 지정하면 config 파일에 알 수 없는 필드명이 있을 때, 프로세스를 종료하지 않고 그 필드명을 스킵한다.
